mobile Trafostation TMP H mit Anhänger (5t)

mobile Trafostation in Anhängerausführung
Die Räder erleichtern den Transport von und zur Baustelle. Die Trailerausführung TMP H ist so konzipiert, dass bis zu einer Trafo-Bemessungsleistung von 1.600 kVA ein Fahrzeug mit einer Anhängelast von 5 t eingesetzt werden kann. Die variable Anhängevorrichtung ermöglicht den Einsatz von Fahrzeugen mit Zug- oder Kugelkopfkupplung. Bei diesen Trafoleistungen ist der Anhänger mit Druckluftbremse und Zugöse ausgestattet.

Einsatz der Trafostation

  • für den Privatkunden und Verteilnetzbetreiber
  • Bemessungsspannung 12 kV und 24 kV
  • mit oder ohne Niederspannungsmessung

Gewicht

  • mit 1600 kVA Öl-Hermetic-Trafo ca. 6500 kg (beim Ausbau mit kleineren Transformatoren, Gewichtsangabe auf Anfrage)

Aufbau der Trafostation

  • Gehäuse aus Stahlblech feuerverzinkt und pulverbeschichtet
  • 5t-Anhänger aus verzinktem Stahl, Tandemausführung

Ausstattung

  • Mittelspannungsschaltanlage in SF6-Technologie
  • Anschluss an das Mittelspannungsnetz (Stich- oder Einschleiftechnik)
  • Transformatoren in Öl-Hermetik- oder Gießharzausführung
  • Niederspannungsverteilung in Gerüstbauweise, Bestückung der Niederspannungsverteilung nach Kundenwunsch und Machbarkeit

Ausführung entsprechend den gültigen technischen Regeln

DIN 31000/DIN VDE 1000; DIN VDE 101; DIN VDE 0105-100; DIN EN 60071-1 (VDE 0111 Teil 1); DIN EN 60071-2 (VDE 0111 Teil 2); DIN EN 60445 (VDE 0197); DIN VDE 0276-603; DIN VDE 0276-620; DIN VDE 6728; DIN EN 60529 (VDE 0470 Teil 1); DIN EN 60076-10 (VDE 0532 Teil 76-10); DIN VDE 0660 Teil 514; DIN EN 62271 Teil 202; DIN EN 61230 (VDE 0683 Teil 100); DIN EN ISO 6988; DIN 4102; DGUV3 (ehem. VGB 4); BGV A8 (ehem. VGB 125); Wasserhaushaltsgesetz (WHG) und Verordnung über elektromagnetische Felder 26. BImSchV.

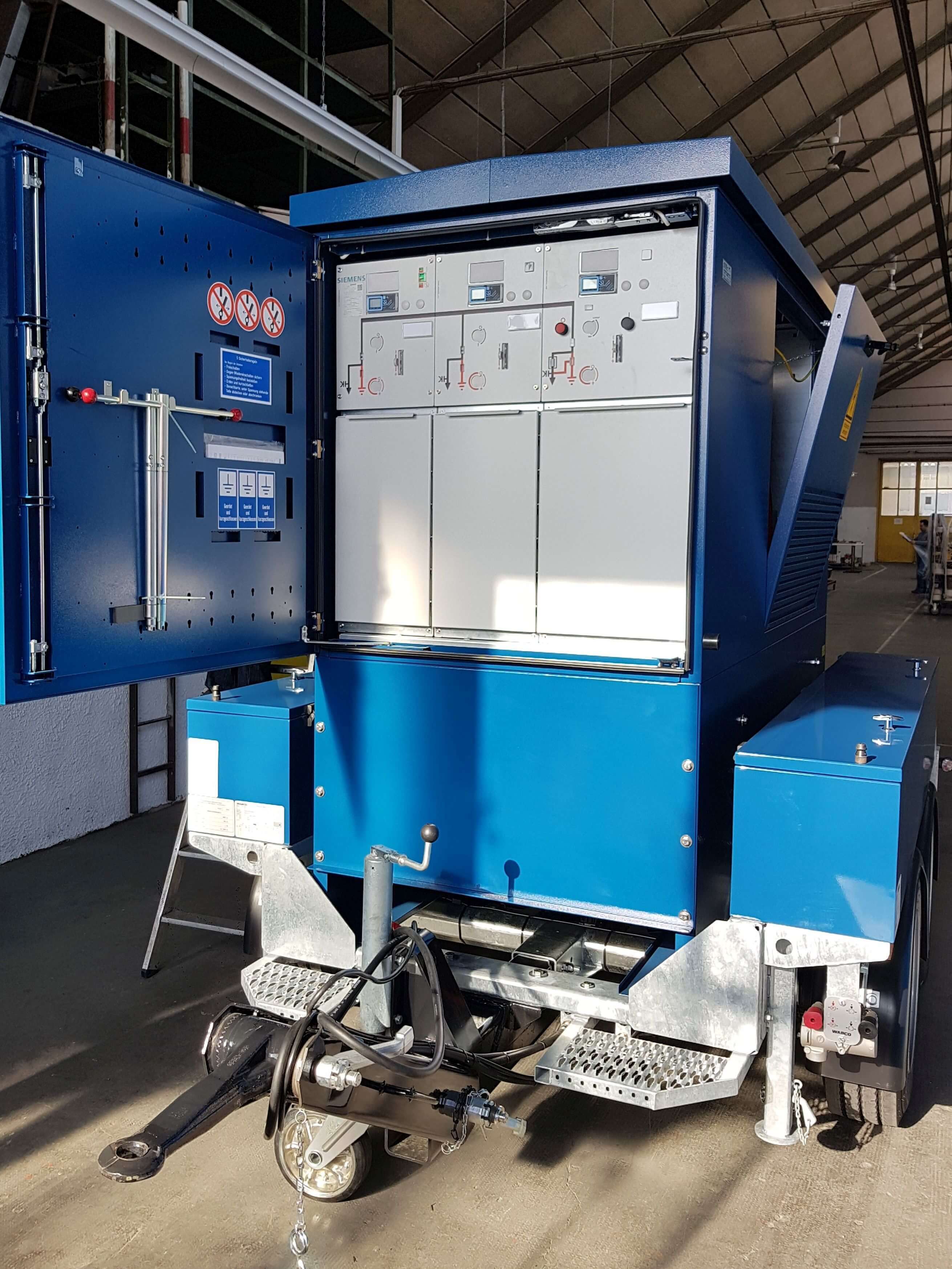

mobile Trafostation TMP H, Anhängerausführung

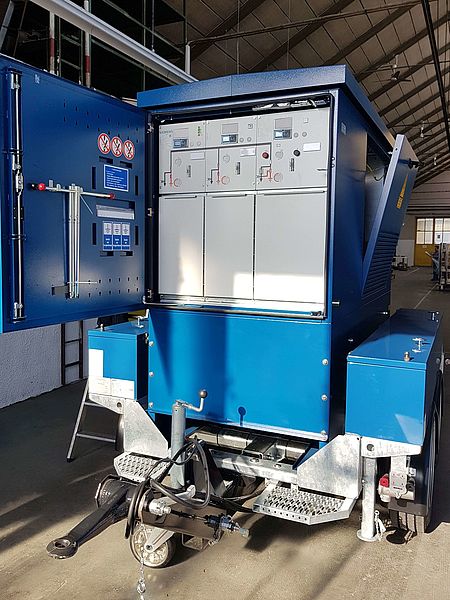

mobile Trafostation TMP H (Ausführung bis max. 1600 kVA)
